- 材料・輸送・熱
- 水素エネルギー
水素脆化・水素中クリープ・不純物・
水素脆化抑制・水素中フレッティング疲労
久保田 祐信 (Lead PI)
教授・主任研究者
- 研究ユニット：物質変換科学ユニット
- E-mail：
- Website：https://hyoka.ofc.kyushu-u.ac.jp/search/details/K001362/index.html
水素脆化・水素中クリープ・不純物・
研究概要

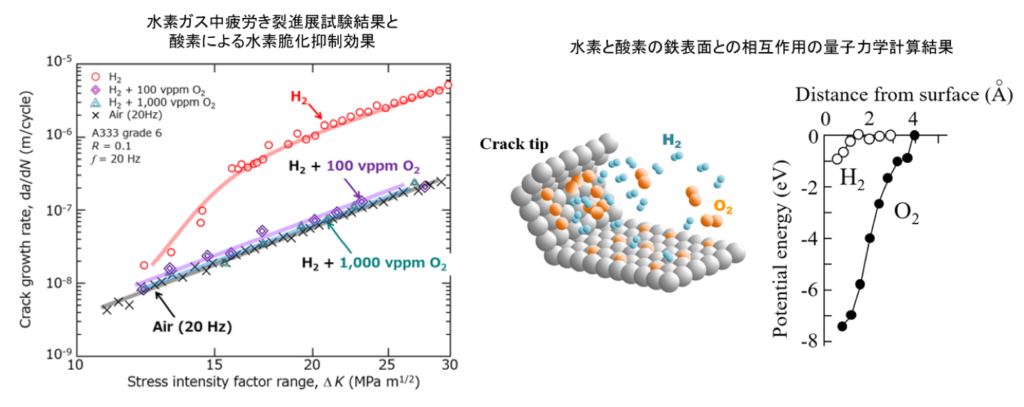

水素脆化特性評価と不純物による水素脆化の抑制
疲労き裂進展・疲労寿命・疲労限度・破壊靭性等に及ぼす水素の影響の解明と水素ガスに添加した不純物による水素脆化の抑制について研究

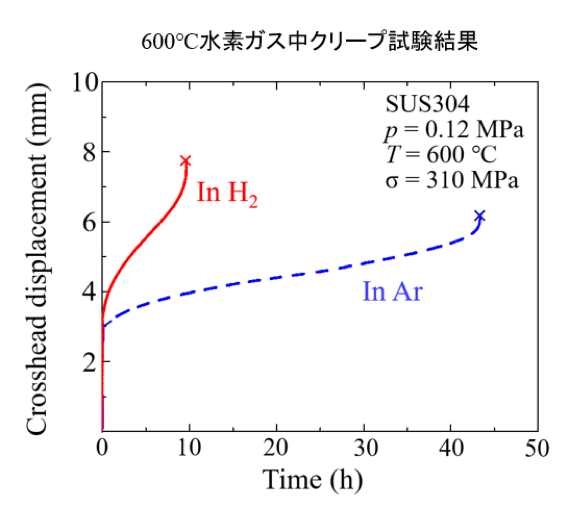

高温水素中のクリープ強度特性
600℃の水素ガス中でクリープ強度特性に対する水素の影響について研究

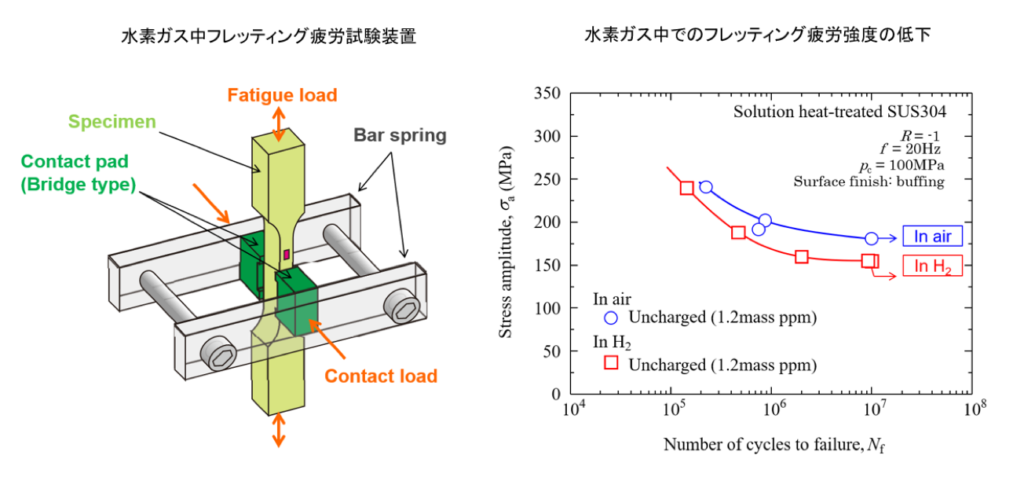

水素ガス中のフレッティング疲労特性
摩擦・摩耗を伴う金属疲労に及ぼす水素の影響に関して研究
技術
水素脆化特性試験
- 疲労き裂進展、疲労寿命、疲労限度、破壊靭性、SSRT、フレッティング疲労など各種材料強度特性試験
- 水素ガス圧力 最大140 MPa（1400気圧）
- 水素ガス温度 -45～200℃
高温水素ガス中クリープ試験
- 水素ガス温度 最高600℃
